1.4G 1350-1450M 1400M Omnidirectional Antenna UAV Image Transmission Data Transmission 6dBi

Brand Name : Leenz

Model Number : LZANT-10299-A

Certification : RoHs

Place of Origin : China

MOQ : 10

Payment Terms : T/T

Supply Ability : 5K per day

Delivery Time : 15 days

Frequency : 1350-1450MHz

VSWR : <2.0

Peak Gain : 6dBi

Impedance : 50

Contact Now

1.4G 1350-1450M 1400M omnidirectional UAV image transmission Data transmission 6dBi outdoor waterproof FRP antenna

1. Specification

A. Electrical Characteristics
Frequency 1350-1450MHz
Impedance 50 Ohm
S.W.R. <2.0
Gain 6dBi
Efficiency ≈77%
Horizontal Beamwidth 360°
Vertical Beamwidth 21-27°
Polarization Linear V
Max Power 50W
B. Material & Mechanical Characteristics
Connector Type N Male
Dimension Φ20*600mm
Weight 0.234Kg
Radome material Fiberglass
C. Environmental
Operation Temperature - 40 ˚C ~ + 85 ˚C
Storage Temperature - 40 ˚C ~ + 805˚C

2. Antenna - S Parameter Test Data

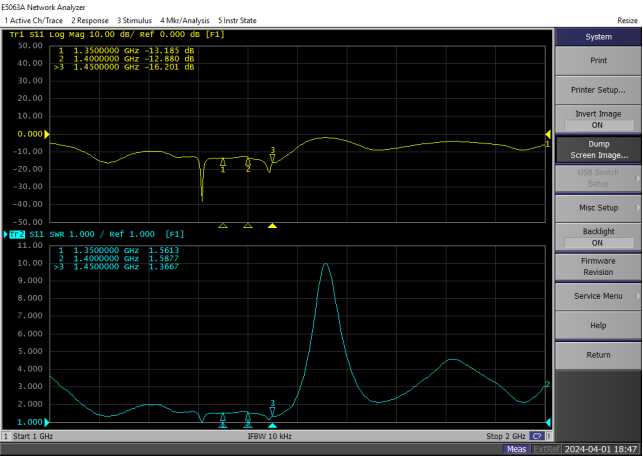

2.1 VSWR

1.4G 1350-1450M 1400M Omnidirectional Antenna UAV Image Transmission Data Transmission 6dBi


2.2 Total Efficiency & Gain:

Frequency(MHz) 1350 1360 1370 1380 1390 1400 1410 1420 1430 1440 1450
Gain (dBi) 4.4 4.7 4.6 4.8 4.7 4.9 5.3 5.6 5.6 5.2 5.0
Efficiency (%) 71.8 76.9 75.6 76.5 72.5 75.2 81.8 84.1 83.5 78.8 73.4
1.4G 1350-1450M 1400M Omnidirectional Antenna UAV Image Transmission Data Transmission 6dBi
2.3 Radiation Pattern

3D 2D-Horizontal 2D-Vertical
1350MHz 1.4G 1350-1450M 1400M Omnidirectional Antenna UAV Image Transmission Data Transmission 6dBi 1.4G 1350-1450M 1400M Omnidirectional Antenna UAV Image Transmission Data Transmission 6dBi 1.4G 1350-1450M 1400M Omnidirectional Antenna UAV Image Transmission Data Transmission 6dBi
1400MHz 1.4G 1350-1450M 1400M Omnidirectional Antenna UAV Image Transmission Data Transmission 6dBi 1.4G 1350-1450M 1400M Omnidirectional Antenna UAV Image Transmission Data Transmission 6dBi 1.4G 1350-1450M 1400M Omnidirectional Antenna UAV Image Transmission Data Transmission 6dBi
1450MHz 1.4G 1350-1450M 1400M Omnidirectional Antenna UAV Image Transmission Data Transmission 6dBi 1.4G 1350-1450M 1400M Omnidirectional Antenna UAV Image Transmission Data Transmission 6dBi 1.4G 1350-1450M 1400M Omnidirectional Antenna UAV Image Transmission Data Transmission 6dBi
